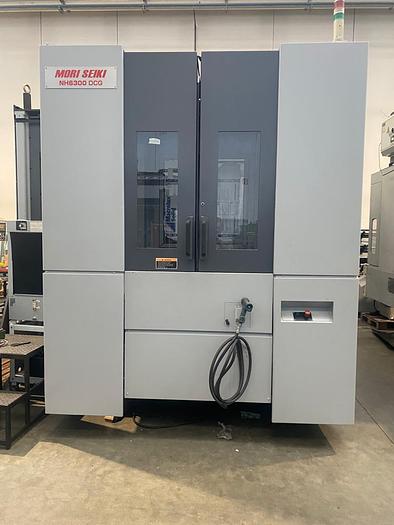

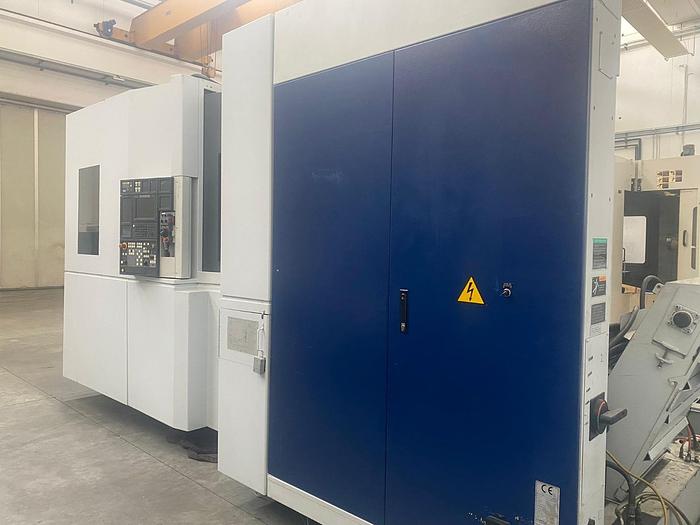

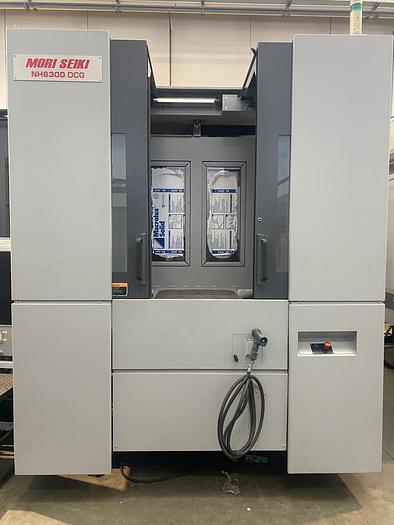

Centro di lavoro orizzontale MORISEIKI NH-6300 Dcg

cod. 1334

Centro di lavoro orizzontale MORISEIKI NH-6300 Dcg

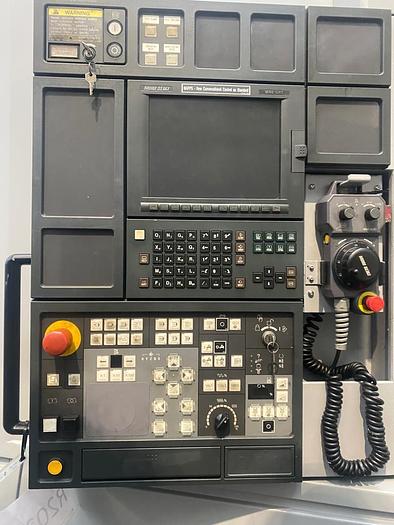

CNC Moriseiki MSG-501

Peso macchina 18.000 kg

Ingombri macchina: lunghezza 5640 mm, larghezza 3710 mm, altezza 3270 mm.

Dimensione cono mandrino ISO 50

Velocità mandrino 10.000 giri

Potenza mandrino 25 30 kW

Corsa asse X 900 mm

Corsa asse Y 800 mm

Corsa asse Z 980 mm

Distanza centro mandrino superficie Pallet 100-900 mm

Distanza naso mandrino centro pallet 100 - 1080 mm

Dimensione massima del pezzo diametro per altezza diametro 1000 × 1300 mm

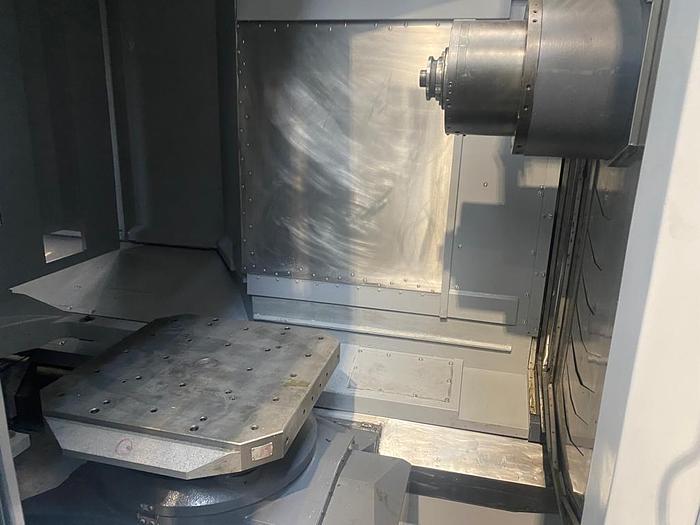

Dimensioni tavola 630 × 630

Due stazioni pallet

Rotazione tavola index alta su 360 posizioni

Avanzamenti in rapido 50 m minuto

Avanzamenti in lavoro uno 50 m minuto

Con utensile Mas BT 50

Codolo tipo 90° Moriseiki

Magazzino utensile 60 posti

Diametro massimo utensile 300-110

Lunghezza massima utensile 630 mm

Peso massimo utensile 30 kg

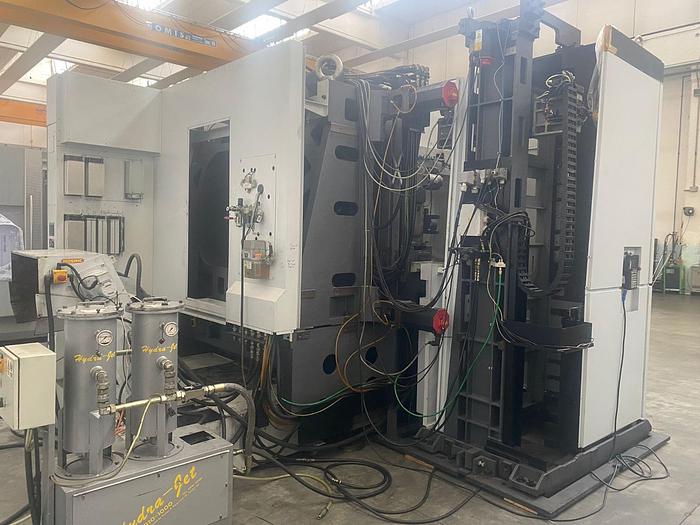

Vasca e convogliatore di truciolo

Pompa alta pressione per refrigerante attraverso la linea mandrino

Condizionatore per testa mandrino

Manuali schemi elettrici e dichiarazione CE

REVISIONE

                  ⁃

                  ⁃                SVERNICIATURA COMPLETA DELLA MACCHINA ALL'INTERNO

                  ⁃                  REVISIONE nr. 5 VITI ASSE X1/ X2 / Z1 / 22 / Y

                  ⁃                  CUSCINETTI VITI ASSE X / Y / Z (30 CUSC)

                  ⁃                  REVISIONE 2 VITI X/Y MAGAZ. CAMBIO UTENSILI

                  ⁃                  CUSCINETTI VITI CAMBIO UTENSILI

                  ⁃                  REVISIONE IMPIANTO IDRAULICO/PNEUMATICO CON SOST. TUBI/RACCORDI

                  ⁃                  MANUTENZIONE IMPIANTO ELETTRICO

                  ⁃                  GUIDE E PATTINI TAVOLA ASSE Z

                  ⁃                  GUARNIZIONI+ ALBERO TAVOLA

                  ⁃

                  ⁃

CORONA HIRTH TAVOLA

V RING TAVOLA

                  ⁃                  O-RING SPECIALI + PARAOLI TAVOLA

                  ⁃                  CUSCINETTI TAVOLA

RIPARAZIONE TELESCOPICO ASSE X CON GUARN.+RASCH. NUOVI

                  ⁃                  CUSCINETTI MANDRINO

                  ⁃                  RIPARAZIONE ELETTRO-MANDRINO

RIPARAZIONE CAVI AVVOLGIMENTO DEL MANDRINO CON REPORT DI ISOLAMENTO E COLLAUDO

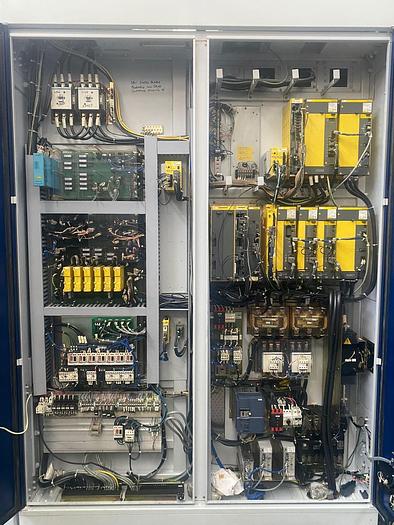

                  ⁃                  INTERVENTO ELETTRICO VARIO NEL PANNELLO ELETTRICO

                  ⁃                  SOSTITUZIONE CARTER ROTAZIONE CAMBIO PALLET

                  ⁃                  LEXAN + VETRI

                  ⁃                  MANIGLIE PORTE

                  ⁃                INTERVENTI ELETTRONICI + REVISIONE 2 AZIONAMENTI/CONTROLLO CNC E RIPRISTINO LOGICA

COMPLETA CAUSA LINGUA ORIGINALE IN INGLESE

                  ⁃                  CINGHIE CAMBIO UTENSILI

                  ⁃                  SVERNICIATURA/PULIZIA/CARTEGGIO + RIVERNICIATURA COMPLETA

ENCODER ASSE B NUOVO

                  ⁃                  SOSTITUZIONE PANNELLO PORTA CAMBIO UTENSILI

                  ⁃

                  ⁃

CAVO ENCODER FORCELLA CAMBIO PALLET

LAMPADA NEON INTERNA NUOVA

                  ⁃                  ELETTROSERRATURE NUOVE N.2

                  ⁃                  REVISIONE PISTONE APERTURA PORTA CAMBIO UTENSILI

                  ⁃                  REVISIONE CENTRALINA IDRAULICA/POMPA

                  ⁃                REVISIONE PISTONE CASSETTO ATC PER UTENSILI LUNGHI

                  ⁃                  COLLAUDO POMPE REFRIGERANTI NORMALI/ALTA PRESSIONE

                  ⁃                  REVISIONE/COLLAUDO VASCA RACCOLTA REFRIGERANTE+GALLEGGIANTI

                  ⁃

                  ⁃

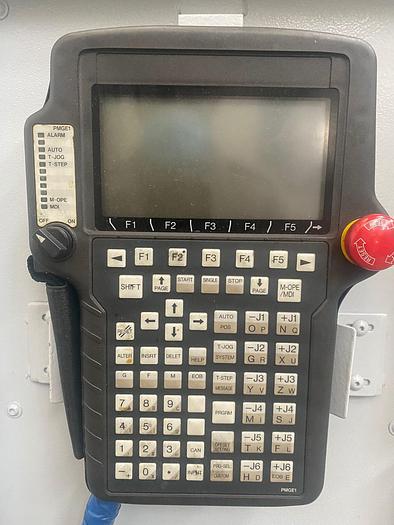

RIPARAZIONE CAVO PULSANTIERA MAGAZZINO completa interna

NR. 20 BICHIERI NUOVI PER IL MAGAZZINO UTENSILI

NOTA BENE: TUTTI I RICAMBI MECCANICI SONO RICAMBI ORIGINALI DMG MORI

Anno di costruzione 2004
