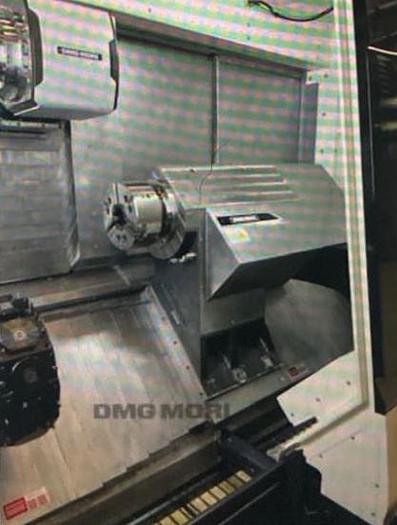

Tornio multitasking DMG MORISEIKI

cod. 1307

Tornio multitasking DMG MORISEIKI

Caratteristiche tecniche:

CTX beta 1250 TC 4A Centro di tornitura e fresatura a due mandrini

Controllo CNC SIEMENS SINUMERIK 840D solution line con controllo ERGOline con ShopTurn 3G, sistema operativo Linux, completo DIN/ISO

mandrino principale e contromandrino come elettromandrino integrato ISM 76, potenza 25/32 KW (100/40% ED) coppia 280/360 Nm (100/40% ED) 5000 U/min,

_dispositivo di serraggio cavo e 67 mm

•⁠  ⁠dispositivo di serraggio semicavo (idraulico),

•⁠  ⁠2 assi C

•⁠  ⁠HSK-63A DIN 69893

•⁠  ⁠asse Y + 100 mm

•⁠  ⁠asse B +110° mit

•⁠  ⁠sistemi di misura diretti, assoluti negli assi X1-, Y1-, Z1, X2

•⁠  ⁠magazzino utensile a disco a 24 posizioni, posizionato al di sopra del mandrino principale

•⁠  ⁠slitta a croce inferiore con revolver a stella a 12 posizioni, alloggiamento VDI 40, DIN 69880-40 con interfaccia di precisione TRIFIX e azionamento utensili allacciamento/azionamento secondo DIN 5480

•⁠  ⁠pompa refrigerante 6 bar; 20 l/min

•⁠  ⁠evacuatore trucioli a elementi incernierati, altezza di evacuazione 1200 mm

•⁠  ⁠sistema di refrigerazione per elettromandrino, consolle motore, mandrino di fresatura/torniutra,

motore torque asse B

Controllo CNC Siemens 840D ERGOline con ShopTurn 3 G

•⁠  ⁠Gruppo refrigerato 8/20 bar, 600 l

•⁠  ⁠Funzione contropunta per contromandrino

•⁠  ⁠Autocentrante KNCS-N 315-91

•⁠  ⁠Autocentrante KNCS-N 315-91

•⁠  ⁠Lampada 4 colori

•⁠  ⁠Pacchetto elevate temperature

•⁠  ⁠Sistema di controllo utensile, Artis, tipo CTM

Tornibile sopra il banco 700 mm

Tornibile sul carro 540 mm

Luce tra i mandrini 1450 mm

Slitta 1 Corsa asse X 400 mm

Slitta 1 Corsa asse Y +/- 100 mm

Slitta 1 Corsa asse Z 1200 mm

Slitta 1 Corsa asse B +/- 110 mm

Slitta 2 Corsa asse X 195 mm

Slitta 2 Corsa asse Z 1200 mm

Anno di costruzione 2012
