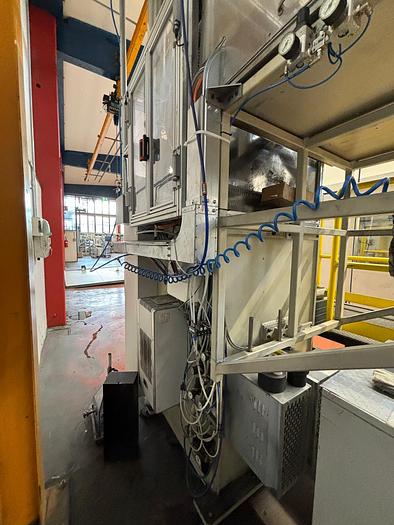

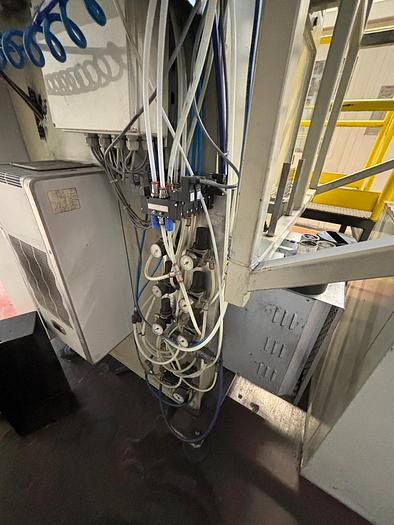

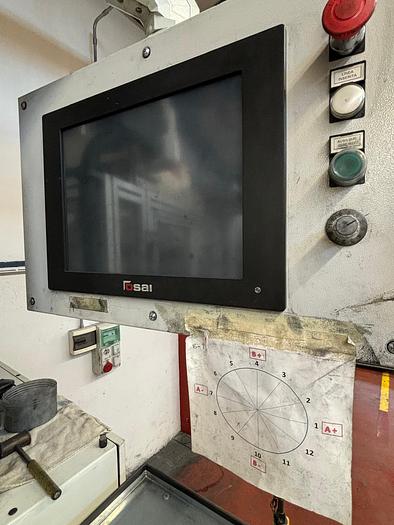

PRESSA 12 TON FRATELLI MILANO MOD. MFI-EL-12TCNC-001

cod.1181

L'IMPIANTO AUTOMATIZZATO E' COMPOSTO DA GRUPPI INTEGRATI TRA LORO CHE

COMPONGONO TUTTO IL SISTEMA ,ED E' COMPOSTO DA:

- PRESSA VOLUMETRICA 12 TONNELLATE AD ASSI ELETTRICI

- GRUPPO DI LAVORAZIONE DI SVASATURA CON SLITTE DI PRECISIONE

- GRUPPO AUTOMATICO DI SPAZZOLATURA E SOFFIATURA PEZZO

- GRUPPO MANIPOLATORE PEZZI STAMPATI

- PEDANA CON SCALA

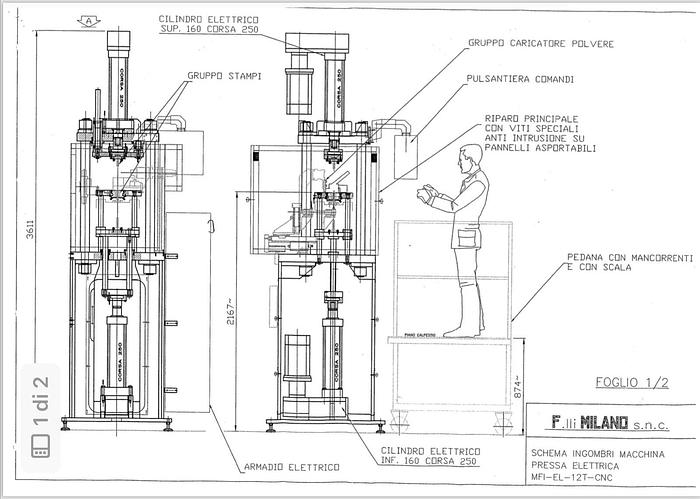

- DESCRIZIONE PRESSA VOLUMETRICA 12 TONNELLATE AD ASSI ELETTRICI

è composta da:

- Basamento in robusto elettrosaldato appoggiato al piano terra,con apertura lato

operatore chiusa con riparo fisso, apertura lato posteriore chiusa con riparo fisso.

- N° 4 colonne di s o s t e g n o avvitate e centrate tra basamento e coperchio di chiusura e

sostegno gruppo cilindro elettrico di pressaggio superiore.

- Coperchio di chiusura e sostegno gruppo cilindro elettrico in robusto

elettrosaldato, con 4 fori di centraggio e sostegno colonne ,e centraggio per cilindro

elettrico di pressaggio con potenza di 12,5 tonnellate max, corsa 250 mm. con motore

CN e riduttore. Attaccato allo stelo del cilindro è avvitata una flangia, poi una

controflangia portapunzone La controfiangia si smonta solo per il cambio stampo

punzone. Sulla flangia avvitata a stelo cilindro elettrico è avvitata una piastra dove

sono montate due barre calibrate di antirotazione e scorrimento,e centrate sulla

struttura basamento con boccole autolubrificanti.La piastra di scorrimento porta anche

il punzone superiore,tenuto da una flangia avvitata alla stessa.

La lettura del posizionamento del cilindro elettrico è gestita da encoder assoluto

montato sul motore CN che colloquia con tutto il sistema di gestione del CNC

- Il piano della piastra stampaggio che è fisso, dove è alloggiata la matrice stampo,è

fissata da n° 4 colonne calibrate che servono anche da scorrimento della piastra

portapunzone inferiore, ed il tutto forma il gruppo stampi.

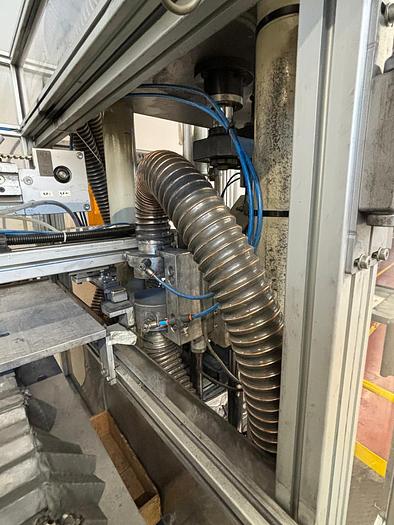

Sul piano della piastra piano stampaggio scorre un gruppo caricatori polvere.

Il gruppo è composto da :piastra di carico polvere con anello in teflon tenuto a

contatto a piastra di scorrimento tramite molle, la piastra è fissata a sua volta su un

cursore che corre tramite boccole s u d u e barre che s o n o ancorate tramite supporto

alla piastra piano di scorrimento. Tutto il gruppo è movimentato tramite cilindro

pneumatico .Dalla piastra di carico polvere parte in tubo che va al bidone polvere

che è fissato con staffe sopra la Pressa.

All'interno del basamento macchina,sotto il piano pressa è montato un cilindro

elettrico che serve per il posizionamento camera di riempimento

polvere, stampaggio ed estrazione pezzo stampato.Il cilindro elettrico ha potenza di

12,5 tonnellate max, corsa 250 mm con motore CN e riduttore.

La lettura del posizionamento del cilindro elettrico è gestita da encoder assoluto

montato sul motore CN che colloquia con tutto il sistema di gestione del CNC

Il cilindro spinge una piastra di scorrimento con due barre guidate su boccole

all'interno del basamento,a sua volta le barre sono fissate alla piastra di scorrimento

che porta il punzone inferiore fino al filo piastra piano stampaggio.

- Inoltre per la formatura di alcuni particolari tipo boccole, anelli,ecc. c'è la possibilita'

di montare all'interno dello stampo inferiore o punzone una spina (stampo) fissa per

formatura foro del pezzo da stampare, che è avvitata ad un'asta regolabile

meccanicamente che passa attraverso al carrello mobile ed è avvitata al piano della

pressa.

- DESCRIZIONE GRUPPO DI LAVORAZIONE DI SVASATURA CON SLITTE DI

PRECISIONE ed è composto da :

-Gruppo di N° 3 slitte elettriche a CN per assi "X"- "y"- "Z" ad alta precisione +-0,003

comandate da motori Brushless CN e montate tra di loro come fosse un unico gruppo.

Il gruppo Slitte è fissato al piano basamento della Pressa.

- Il gruppo slitte porta un Elettromandrino composto da manipolo angolare a 90°, con

motore e relativa Centralina di gestione. L'Elettromandrino serve pe eseguire la

lavorazione meccanica di Svasatura del pezzo stampato che è all'interno della matrice.

-DESCRIZIONE AUTOMATICO DI SPAZZOLATURA E SOFFIATURA PEZZO

Il gruppo di Spazzolatura e Soffiatura pezzo è in blocco fissato alla piastra fissa della

Pressa, che porta n° 2 spazzole rotanti azionate da 2 motorini elettrici che servono per

spazzolare il pezzo stampato, ed inoltre tramite un soffio ad aria compressa il pezzo

viene pulito. Il pezzo da spazzolare e pulire è posizionato nella stazione o gruppo

tramite pinza attaccata al gruppo Manipolatore.

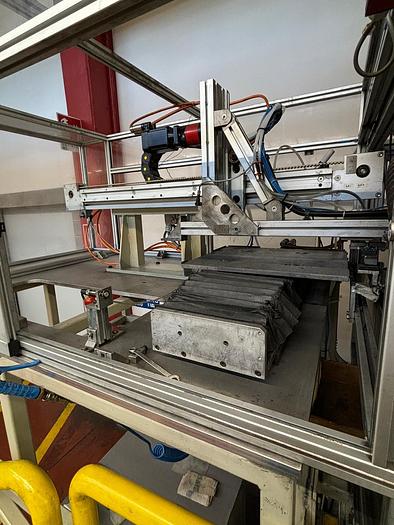

-DESCRIZIONE GRUPPO MANIPOLATORE PEZZI STAMPATI

- Basamento in elettrosaldato appoggiato al piano terra tramite piedini regolabili,e

avvitato e spinato al fianco della Pressa,e collegato elettricamente all'armadio elettrico

montato sulla Pressa.

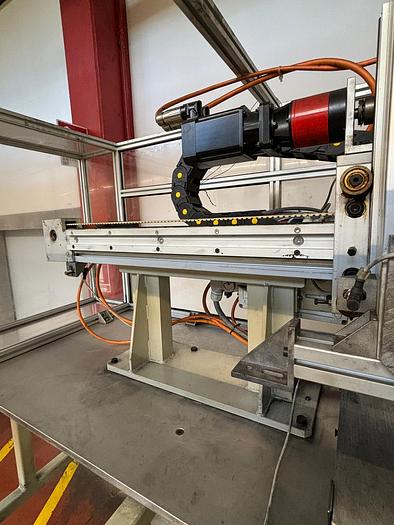

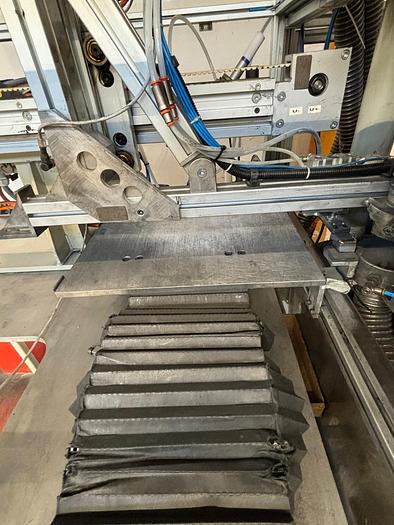

-Gruppo di manipolazione di scarico pezzi stampati che li preleva da Pressa e li porta

sul vassoio in grafite ,composto da slitta elettrica verticale (asse Z), con braccio che

porta una pinza pneumatica che è montata su un blocchetto con attuatore rotante in

modo che la pinza gira di 180° per sollevamento pezzi stampati, slitta elettrica

orizzontale (asse X") che serve per portare i pezzi sul vassoio in grafite,depositandoli

ogni volta in posizione diversa ( ogni volta si sposta di un passo) per riempire il

vassoio. Tutto il gruppo è ancorato ad un supporto che a sua volta è ancorato al

basamento del Manipolatore
