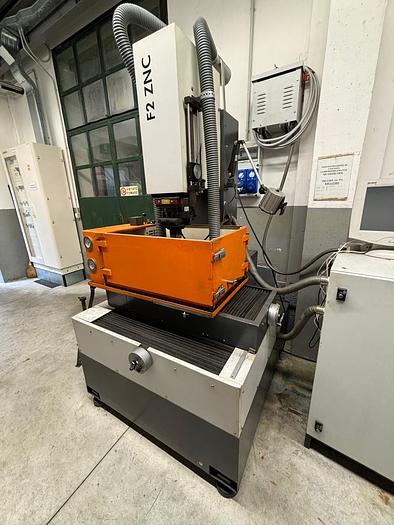

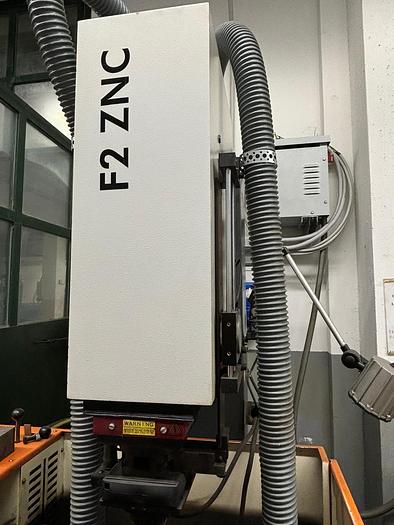

ELETTROEROSIONE A TUFFO CHARMILLES FORM 20 ZNC

cod. 1179

Dimensioni macchina 2460 × 1340 × 2130

Peso della macchina 1100 kg

Corse assi XYZ 300 × 200 × 300

Dispositivi di misurazione mediante righe ottiche lineari su tutti gli assi

Ririsoluzione un della misurazione un micron

ASSE motorizzato Z

Assi manuali X Y

Peso massimo elettrodo chili 60

Distanza minima/massima fra mandrino e piano 250 a 550 mm

Peso massimo del pezzo lavorabile 500 kg

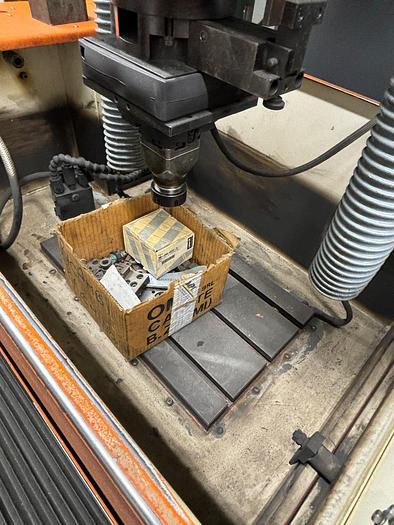

Dimensioni tavola larghezza per profondità 500 × 350 mm

Numero scanalature tre

Dimensione delle scanalature 12 mm

Distanza tra le scanalature 100 mm

Livello minimo del dielettrico 120 mm

Livello massimo del dielettrico 320 mm

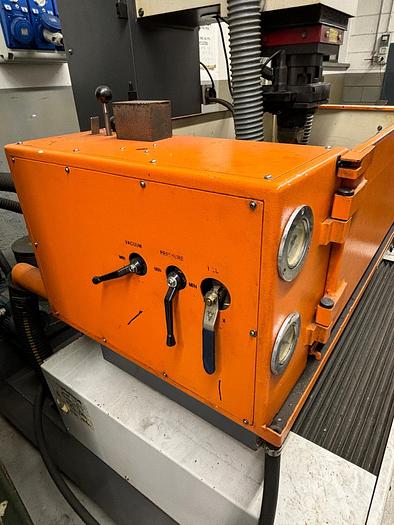

Dimensioni interne vasca 815 × 500 × 300 mm

Larghezza della porta anteriore 800 mm

Impianto del dielettrico con filtri a carta

Volume del dielettrico 280 litri

Anno 2001
