TORNIO CNC A FANTINA MOBILE GILDEMEISTER SPEED 12-7 LINEAR CON CARICATORE IEMCA GENIUS 118

cod.1148

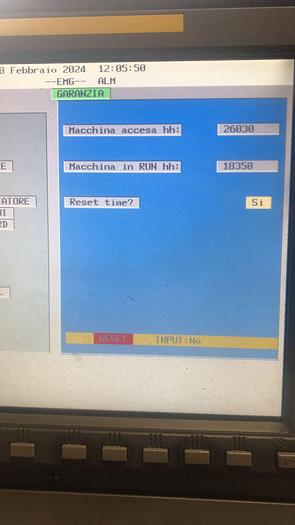

Controllo: FANUC

Numero di assi: 7

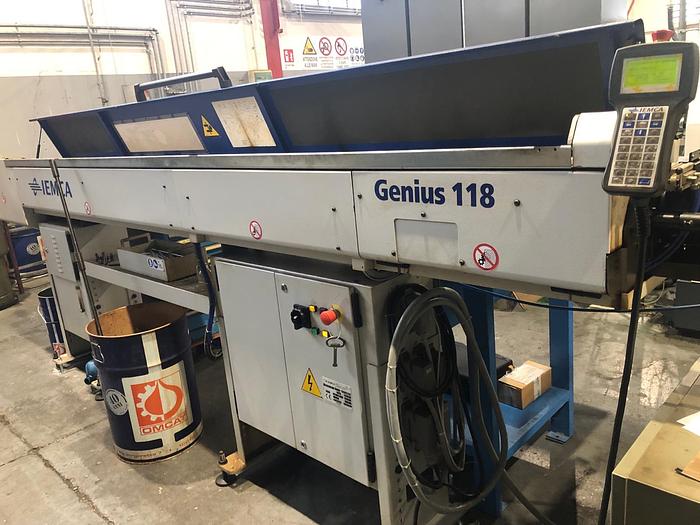

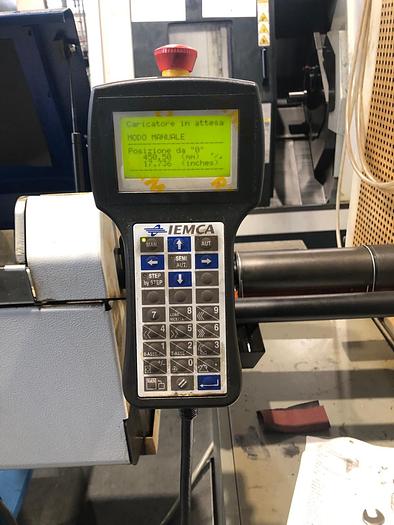

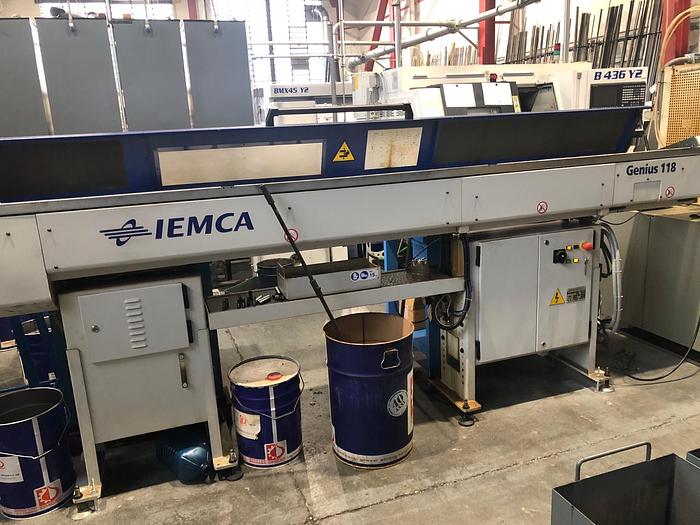

 Completa di caricatore di barre IEMCA GENIUS 118

Mandrino principale:

• Diametro max. barra: mm 12 (15)
• Velocità massima giri/min: 12.000
• Prestazioni di guida (S2: 30 min/ S1) kW 3,7 / 2,2

Mandrino contatore:

• Diametro massimo di tornitura: mm 12 (15)
• Velocità massima rpm: 12.000
• Prestazioni di guida (S2: 30 min/ S1) kW 3,7 / 2,2

Assi:

• Massima traslazione rapida degli assi m / min 40
• Accelerazione massima degli assi m / s2 10
• Percorso di traslazione X1 (lineare) / Y1/ Z1 mm 30/ 195/ 120
• Percorso di traslazione X2 / Y2 / Z2 mm 180/-/ 180

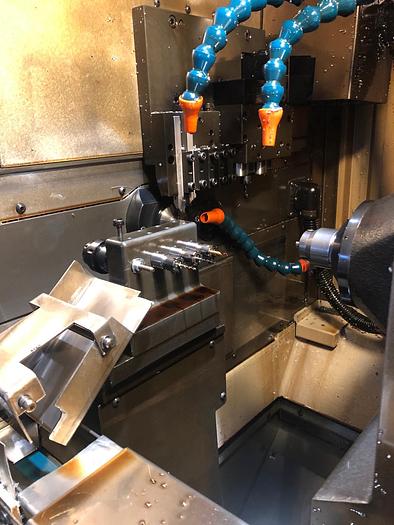

Portautensili carrello 1:

• Sistema portautensili: lineare
• Numero di utensili fissi/azionati: 5 / 4
• Sezione trasversale del giunto per utensili fissi: mm 10 x10
• Potenza di azionamento per utensili azionati (S3 40% / S1): kW 1,1 / 0,55

Carrello di scorrimento portautensili 2:

• Sistema portautensili: lineare
• Numero di utensili fissi/azionati: 8/ 5*
• Sezione trasversale del giunto per utensili fissi: mm ø 16
• Potenza di azionamento per gli utensili azionati (S3 40%/ S1): kW 1,1 / 0,55

Peso: kg 2.100

Dimensioni L / L / H: mm 2.043 x1.138 x1.760

DATI TECNICI NON IMPEGNATIVI

Anno 2007
